Обзор беспроводных устройств большого радиуса действия. Часть 1

Устройства дистанционного управления, работающие по радиоканалу на нелицензируемых частотах в полосе от 433.075 до 433.790 МГц, неизменно пользуются спросом среди любителей и профессионалов, разрабатывающих приборы, требующие мобильного управления, а также ручного и автоматического управления на расстоянии без прокладки кабелей.

К таким приборам относятся запирающие устройства (шлагбаумы, ворота, рольставни), домашние и промышленные системы уличного освещения, нагреватели различного назначения, электродвигатели, насосы и т.п. Как правило, управление этими приборами осуществляется без использования обратной связи. Используемые для таких целей модули дистанционного управления просты и надежны, не требуют подключения к Интернету и беспроводным сетям, могут работать в различных режимах управления и имеют невысокую стоимость.

В большинстве случаев дальность действия стандартных модулей не превышает 100 м на открытом пространстве. Но часто расстояние, на котором необходимо управлять полезной нагрузкой, превышает стандартные 100 м, что приводит к необходимости прокладки кабеля или применения сложных и недешевых технологий.

Компания Мастер Кит предлагает новую серию устройств дистанционного управления, которые могут работать на расстоянии до 500 м от передатчика до приемника, что покрывает большинство потребностей в такого рода управлении. Итак, представляем серию MP323.

На данный момент в серию входят четыре устройства:

  1. MP323RX – универсальный приемник 433 МГц, 1 реле, 10 А, 2200 Вт, 80 м;
  2. MP323RX1 – универсальный комплект 433 МГц, 2 реле, 10 А, 2200 Вт, 100 м;
  3. MP323RX3 – универсальный комплект 433 МГц, 2 реле, 10 А, 2200 Вт, 300 м;
  4. MP323TX5 – пульт для удаленного управления приемниками серии MP323RX до 500 метров.

Для удобства основные технические характеристики сведены в таблицу, расположенную в конце обзора.

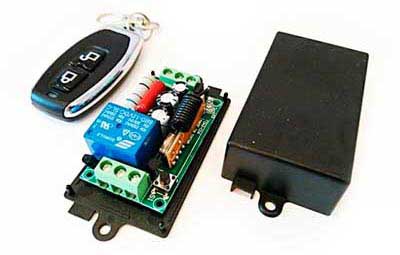

  1. Комплект дистанционного управления MP323RX в составе передатчика и приемника предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 50/500 метров. Приемник из комплекта работает не только с пультами серии MP323TX, но и с пультами MP910MP324M/передатчикMP325M/передатчик и MP433/передатчик, как по отдельности, так и в смешанном режиме. Благодаря такому свойству имеется возможность построить многоканальную систему управления с числом каналов до 15 с приемниками, расположенными как в одной, так и в разных точках жилища или территории.

Обзор беспроводных устройств большого радиуса действия

Приемник имеет три режима работы «Кнопка», «Триггер1» и «Триггер2». Переключение режимов производится с помощью джамперов на плате приемника.

Режим «Кнопка»:
реле приемника находится во включенном состоянии, пока нажата кнопка на передатчике. При отпускании кнопки реле выключается.

Режим «Триггер1»:
включение и отключение реле происходит одной и той же кнопкой.

Режим «Триггер2»:
включение реле производится одной кнопкой, а отключение другой. Такой режим позволяет исключить ошибки управления оператора при запуске и остановке электрооборудования.

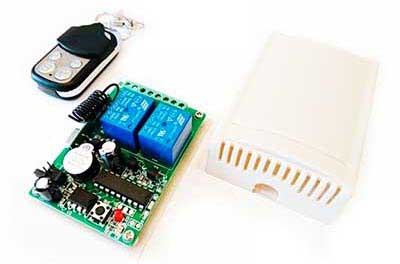

  1. Комплект MP323RX1 в составе передатчика и приемника предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 300/500 метров. Он также работает не только с пультами серии MP323TX, но и с пультами MP910, MP324M/передатчик, MP325M/передатчик и MP433/передатчик, как по отдельности, так и в смешанном режиме.

Обзор беспроводных устройств большого радиуса действия

Приемник имеет четыре режима работы: «Триггер», «Переключатель», «Таймер» и «Кнопка». Переключение режимов производится с помощью джамперов на плате приемника.

Режим «Триггер»:
включение и отключение реле производится одной кнопкой для каждого канала. Также возможно управление двумя кнопками. При этом одна кнопка включает реле, другая выключает. Для этого необходимо добавить в память приемника второй ряд кнопок согласно инструкции.

Режим «Переключатель»:
включение и отключение реле производится одной кнопкой для каждого канала.

Режим «Таймер»:
включение реле производится одной кнопкой для каждого канала на фиксированное время, равное 60 секундам. Отсчет времени происходит независимо для каждого канала.

Режим «Кнопка»:
при включении этого режима в нем работают оба канала. Реле включено, пока нажата соответствующая кнопка передатчика. Управление каналами независимое.

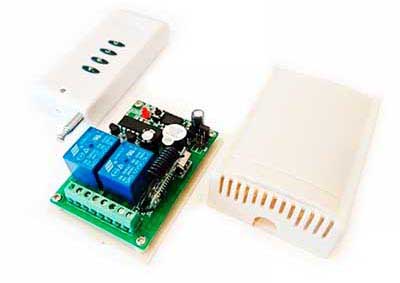

  1. Комплект MP323RX3 предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 300/500 метров. Возможность работы с пультами и режимы работы аналогичны приведенному выше описанию комплекта MP323RX1. Отличие состоит в увеличенной дальности работы со штатным передатчиком и в конструкции передатчика.

Обзор беспроводных устройств большого радиуса действия

  1. Пульт MP323TX5 для удаленного управления приемниками серии MP323RX позволяет увеличить до 500 метров дальность управления приемниками серии MP.

Обзор беспроводных устройств большого радиуса действия

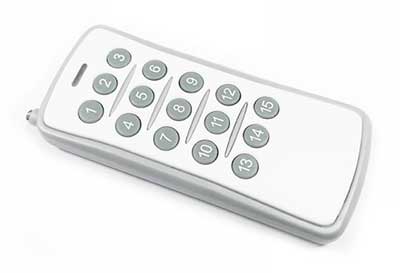

Универсальный пульт имеет 15 кнопок, что позволяет управлять с его помощью пятнадцатью независимыми каналами. Он также оснащен выдвижной антенной, что увеличивает дальность и надежность управления нагрузкой.

Надеемся, что этот обзор поможет вам в выборе системы дистанционного управления диапазона 433 МГц.

Рекомендуем также ознакомиться с некоторыми другими материалами по теме дистанционного управления на нашем сайте:

Подписывайтесь на наши новости, чтобы всегда быть всегда в курсе новинок и специальных предложения на сайте компании Мастер Кит.

Серия MP323, сравнительная таблица

Модуль Напря-
жение
питания
приемника,
В
Напряжение
питания
пере-
датчика,
В
Элемент
питания
передат-
чика

Рабочая
частота,
МГц

Дальность
управления
в прямой
видимости,
м

Макси-
мальный
ток
потреб-
ления
приемника
Ток
комму-
тации,
А
Мощ-
ность
комму-
тации,
Вт
Число
кана-
лов
управ-
ления
Число
режи-
мов
работы
Диапазон
рабочих
температур,
°С
Габариты
в
корпусе,
мм
MP323RX 12/220 9…12 CR2032 433.92 80/500* 60 10 2200 1 3 -30…+50 65×37×22
MP323RX1 11…14 9…12 27A 433.92 100/500* 120 10 2200 2 4 -30…+50 75×55×30
MP323RX3 11…14 9…12 23A 433.92 300/500* 120 10 2200 2 4 -30…+50 75×55×30
MP323TX5** 9…12 23A 433.92 500 15 - -30…+50 110×55×18

*) – с пультом MP323TX5
**) – мощность излучения передатчика MP323TX5 не превышает 10 мВт
