Блок питания для лаборатории радиолюбителя

Лабораторный блок питания
Данный блок питания имеет цифровой вольтметр, для контроля выходного напряжения и амперметр, для контроля тока нагрузки. Прежде чем написать данную статью, блок питания был повторен несколькими радиолюбителями и, нареканий в работе не было. Выходное напряжение плавно регулируется от 0 до 30в. Блок питания имеет плавную регулировку ограничения по току. Максимальный выходной ток был рассчитан на 3А. Схемотехническое решение несложно и данный блок питания может изготовить начинающий радиолюбитель. При наличии исправных компонентов конструкция запускается сразу.

{ads1}

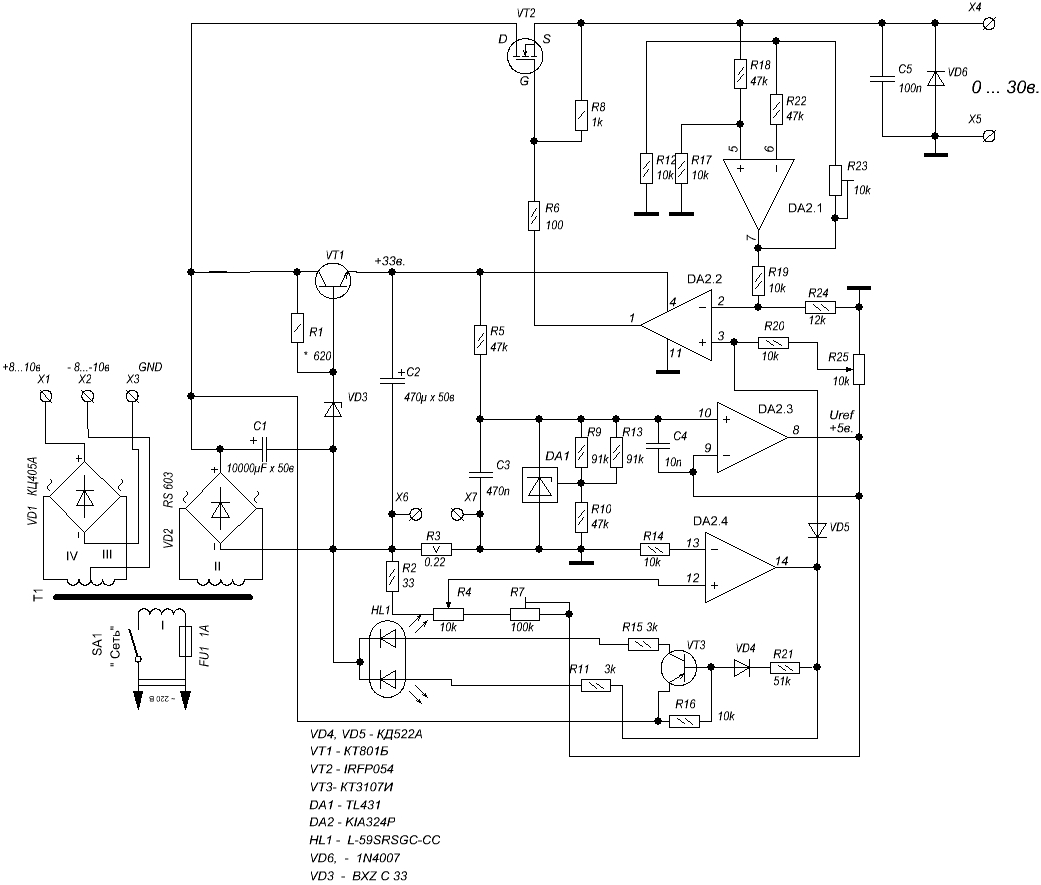

Схема блока питания представлена на рисунке (схема в высоком качестве прилагается - см. список файлов в конце статьи).

bp_m_small_

{ads2}Выпрямленное напряжение +38В, после конденсатора С1, подается на регулирующий транзистор VT2 и транзистор VT1. На транзисторе VT1, стабилитроне VD3, конденсаторе С2 и резисторах R1 собран стабилизатор, который используется для питания микросхемы DA1. На выходе стабилизатора напряжение +33в. В блоке питания используется микросхема KIA324P, питание которой составляет +36в. при однополярном источнике. На микросхеме DA2.3, резисторах R9, R10, R13, DA1 собран источник опорного напряжения +5в. Данное напряжение подается на регулятор выходного напряжения (резистор R25) и на резистор R7, максимальный ток защиты блока питания. В данном случае, для максимального тока защиты 3А оно равно 1,66в. На микросхеме DA2.4 собран узел защиты устройства по току, датчиком которого является резистор R3. Резистором R4 регулируется порог срабатывания защиты. Для индикации порога срабатывания защиты используется двухцветный диод (красный и зеленый) фирмы Kingbright L-59SRSGC-CC  с общим катодом диаметром линзы 5мм. Если устройство работает нормально светодиод светится зеленым цветом, при перегрузке по току или коротком замыкании в нагрузке, светодиод загорается красным цветом. Если нет такой модели или подобной, то можно вместо одного светодиода использовать два светодиода красного и зеленого свечения, или с цветом по желанию пользователя.

Резистором R23 устанавливается верхняя граница выходного напряжения источника питания.

На микросхеме DA2.4, резисторах R2-R4, R7, R14 собран узел защиты и ограничения по току. С выхода (8) DA2.3 на резистор R7 подается опорное напряжение +5в. Резистором R7 устанавливается порог срабатывания при максимальном токе нагрузки. Как только появилась перегрузка напряжение с выхода (14) DA2.4 через диод VD5 подается на не инвертирующий вход микросхемы DA2.2 ножка (3) транзистор VT2 начинает запираться и напряжение на выходе блока питания начинает уменьшаться.

Налаживание блока питания сводится к следующим операциям.

При включении питания микросхемы DA2 не должно быть в панельке. Транзистор VT1 не должен нагреваться. Вместо резистора R1 впаивают подстроечный резистор. Подстроечным резистором на положительном выводе C2 устанавливают напряжение +33 вольта. После чего, значение переменного резистора замеряют омметром и в схему (при выключенном питании) впаивают постоянный резистор с полученным значением. Выводим резисторы R23 и R25 в среднее положение, резистор R7 на максимальный уровень, а резистор R4 на минимальный. Вставляем в панельку микросхему и включаем блок питания. На ножке (4) DA2 должно быть напряжение, заданное на выходе VT1. На выходе (8) DA2.3 должно быть напряжение +5вольт. Затем замеряем напряжение на выходе блока питания и резисторами R23 и R25 убеждаемся, что оно регулируется. Следующий этап. Выводим движок резистора R25 на максимум, а подстроечным резистором R23 устанавливаем на выходе напряжение +30 вольт. Затем переводим плавно движок резистора R25 в положение минимум и убеждаемся, что напряжение плавно уменьшается до 0 вольт.

Индикатор напряжения и тока собран на контроллере ATtiny26L , схема которого представлена на рисунке.

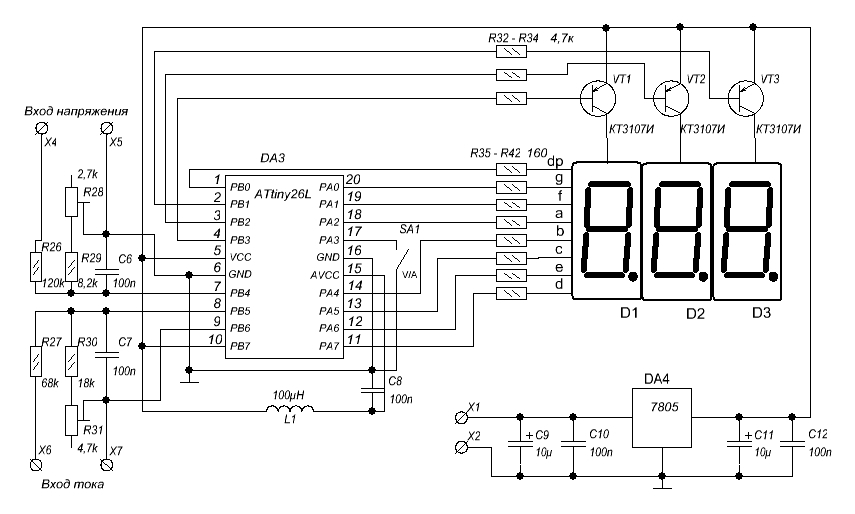

Схема блока индикации
Клеммы X1, X2, X4, X5, X6, X7 подключаются к аналогичным клеммам блока питания.

Настройка блока индикации сводится к установке резисторами R28 и R31 значений выходного напряжения и тока нагрузки. Сумма резисторов R28 и R29 должна составлять 10ком, а сумма резисторов R30 и R31 должна составлять 22 ком. Изначально блок индикации показывает выходное напряжение. При нажатии на кнопку SA1 индицируется ток, при этом десятичная точка переносится в первый разряд. Например: индикация напряжения 22,7 В., а индикация тока 2,58 А. Подключение блока индикации к блоку питания осуществляется по следующей схеме:

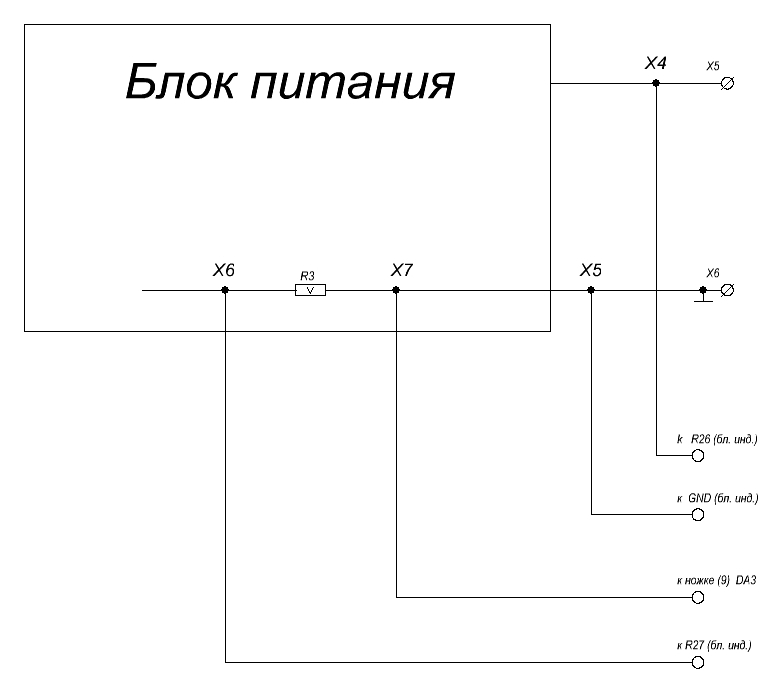

Схема подключения блока индикации
На следующих рисунках показаны печатные платы блока питания и блока индикации.

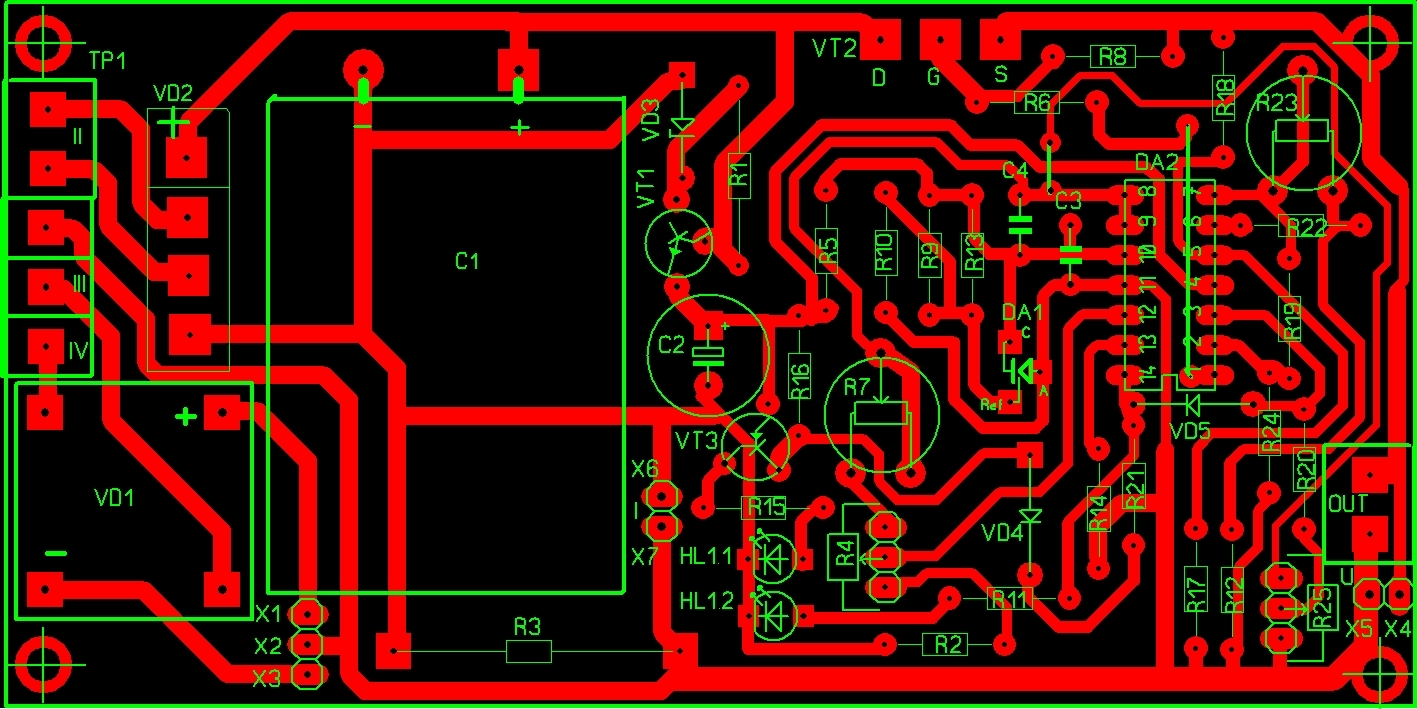

Плата блока питания

{ads1}

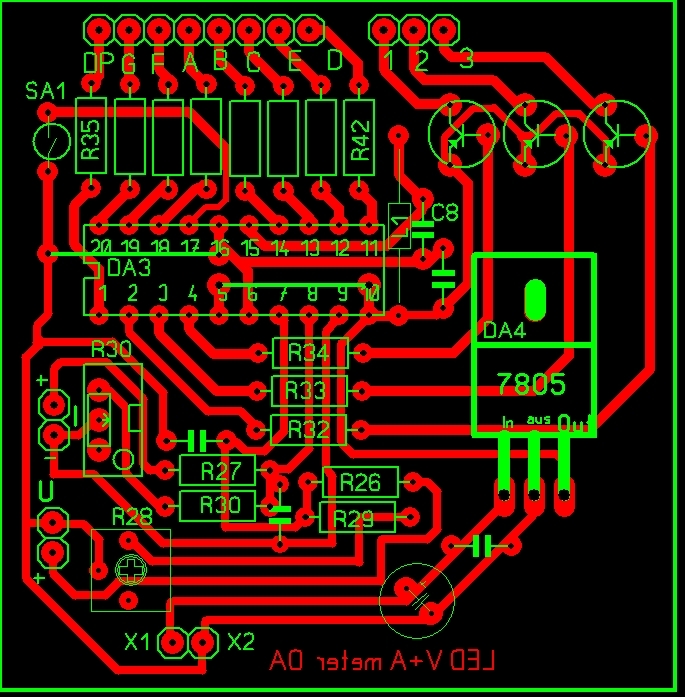

Плата блока индикации
Печатные платы блока питания и блока индикации собраны на фольгированном одностороннем стеклотекстолите. Размер платы блока питания 120 х 60 мм, блока индикации 57 х 58 мм. В конструкции применены резисторы МЛТ-0,125, электролитические конденсаторы типа серии LP jamicon и конденсаторы серии К-73.

Индикаторы и блоке индикации любого цвета свечения с общим анодом.

Обмотка III и IV трансформатора Т1 изначально рассчитывалась на питание блока индикации на микросхеме КР572ПВ2. Я думаю, подключить ее для питания индикации на контроллере не представит никакой сложности для радиолюбителя.

Успехов в повторении конструкции.

P.S.Ниже я привожу слова одного из первых, а если точнее, одной из первых женщин, повторивших данную конструкцию:

«Мне доводилось повторять многие схемы подобных устройств, но считаю новую разработку А.Н. Патрина довольно успешной, легко повторяемой, и поэтому, такой БП будет полезным многим радиолюбителям. Сама использую его уже более полутора лет – работает безотказно. Что касается индикации выходного напряжения и тока, то можно применить, как цифровой вариант – авторский, так и стрелочные приборы. Все зависит от желания и возможностей радиолюбителей. Желаю всем успехов в повторении».

Гусева Светлана Михайловна специалист по КИП и А

{ads1}

Вложения:
ФайлОписаниеРазмер файла:
Скачать этот файл (BP_Plata1.jpg)BP_Plata1.jpgПечатная плата блока питания (высокое качество)536 Кб
Скачать этот файл (BL_IN_Plata2.jpg)BL_IN_Plata2.jpgПечатная плата блока индикации (высокое качество)318 Кб
Скачать этот файл (schematics.rar)schematics.rarСхемы в формате SPLAN18 Кб
Скачать этот файл (indicator_hex.rar)indicator_hex.rarПрошивка для блока индикации2 Кб
Скачать этот файл (BL_IN.png)BL_IN.pngСхема блока индикации (высокое качество)42 Кб
Скачать этот файл (BP_M.png)BP_M.pngСхема блока питания (высокое качество)46 Кб
Скачать этот файл (BL_sch.jpg)BL_sch.jpgСхема подключения блока индикации (высокое качество)37 Кб
